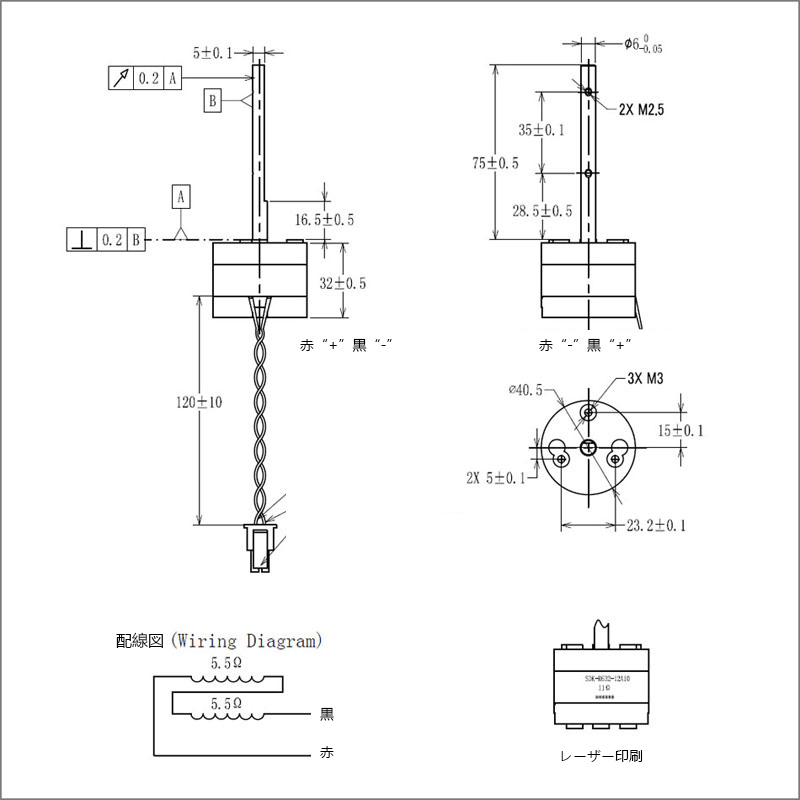

サイズ:φ40.5*32mm

回転角度:0-120°

始動トルク:≥0.02N.m

電圧:DC12V

パワー:14.4W

電流:1.2A

抵抗:10Ω

寿命:≥1000万次

起動方法:通電0.03s,断電0.12s


仕様のダウンロード:

横线

型番:SDKR-0632-12A10


ロータリーソレノイドは、ロータに円筒状の永久磁石を用い、永久磁石とヨークに発生した磁極との反発と吸引によって回転運動します。通電を切っても永久磁石の保持力で位置を保持します。シャフトの前後直線運動(スラスト方向の運動)をメカ構造により回転運動に変換する従来の一般的なロータリーソレノイドとは違い、直接回転運動をするためシャフト方向に運動がなく、長寿命を実現した構造です。


1. 双安定型です。

通電の方向を変えるだけで左右へ回転します。通電を切っても永久磁石の保持力で位置を保持します。

2. 高出力、高速応答です。

スプリングを使用せず、往復の作動を通電の切換えによって行いますので、高出力、高速応答です。

3. 復帰バネ付も用意しました。

駆動回路の簡略化、フィールセーフに対応します。

4. 動作角は、広範囲に設定できます。

約90°の範囲の中で任意に設定できます。

5. 出力軸のスラスト方向の動きがなく衝撃音が小さくできます。

出力軸のスラスト方向の動きがなく、ストッパを外部に設けますので衝撃音を小さくする対策がとれます。ストッパ内蔵型は、ストッパの材質を吟味し、衝撃音対応、振動音対応を取っています。

6. 長寿命です。

軸受以外に、他に摺動部がありませんので長寿命です。


SDKR-0632ロータリーソレノイド ゲーム機や商品の仕分けに使用


SDKR-0632ロータリーソレノイド ゲーム機や商品の仕分けに使用

SDKR-0632ロータリーソレノイド ゲーム機や商品の仕分けに使用

SDKR-0632ロータリーソレノイド ゲーム機や商品の仕分けに使用

SDKR-0632ロータリーソレノイド ゲーム機や商品の仕分けに使用


サイズ:φ40.5*32mm

回転角度:0-120°

始動トルク:≥0.02N.m

電圧:DC12V

パワー:14.4W

電流:1.2A

抵抗:10Ω

寿命:≥1000万次

起動方法:通電0.03s,断電0.12s


ロータリーソレノイドは非標準のカスタマイズされたコンポーネントであり、必要に応じてカスタマイズできます。


カスタマイズされたニーズがある場合は、お問い合わせください:sales@zanty.com


以下は、ソレノイドのカスタマイズに関するいくつかのルールです。



SDKR-0632ロータリーソレノイド ゲーム機や商品の仕分けに使用

SDKR-0632ロータリーソレノイド ゲーム機や商品の仕分けに使用


ソレノイドは工業自動化、生活自動化、オフィス自動化に使用されています。


工業自動化:刺繍機、ミシン、チップ記録機、ロボットなど。


生活自動化:地下鉄のドア、ATM機、自動改札機、売券機、金庫、POS機、トースター、投薬機、酸素機、美脚機、搾乳機、洗浄器、電圧力鍋、マッサージ機、ゲーム機、車の錠等。


オフィス自動化:プリンター、印刷機、パスワードロック、金庫、自動ドア錠等。
